Docker Routing: Práctica routing y nating con docker

Los docentes encargados del módulo de redes en ciclos formativos o en otras disciplinas relacionadas requieren implementar una infraestructura, generalmente virtual, para que los estudiantes realicen prácticas de enrutamiento y configuración de NAT entre distintos equipos interconectados en diversas redes.

He desarrollado un proyecto que facilita, de manera sencilla, la creación de dicha infraestructura utilizando contenedores Docker. Este sistema permite construir, de forma eficiente, una red de múltiples máquinas Linux conectadas a diferentes redes, brindando a los estudiantes un entorno práctico donde pueden llevar a cabo sus prácticas.

Docker Routing

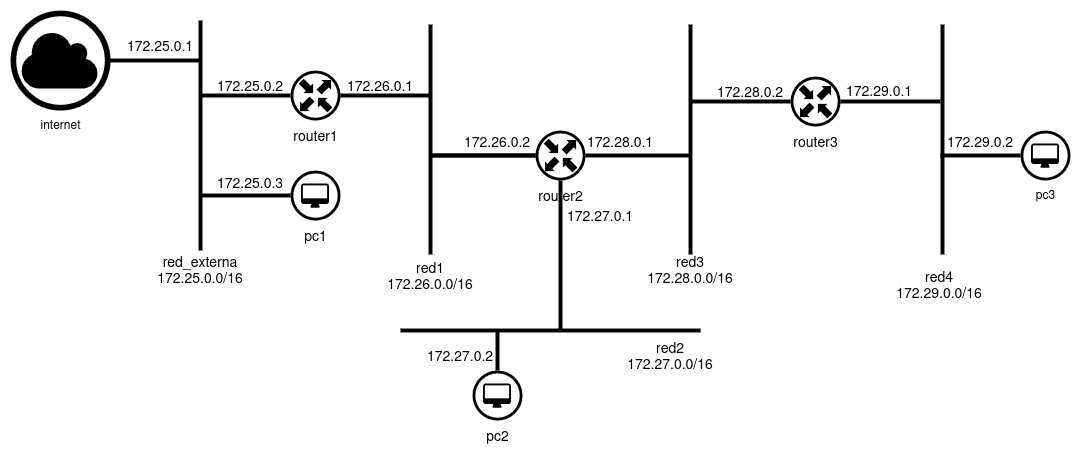

Puedes encontrar la documentos y los ficheros necesario en el repositorio de github: Docker Routing. En este repositorio encontraremos un fichero docker-compose.yaml donde tenemos un escenario de ejemplo de contenedores Docker. El esquema de red que se va a crear es el siguiente:

Tenemos que tener en cuenta lo siguiente:

• Podemos modificar este fichero docker-compose.yaml para crear escenarios diferentes.
• En el ejemplo que vamos a estudiar, los únicos contenedores que tienen acceso al exterior son los que están conectados a la red_externa, en nuestro caso pc1 y router1.

Instalación del escenario

Instala docker y docker-compose:

sudo apt install docker.io docker-compose

Clona este repositorio:

git clone https://github.com/josedom24/docker_routing.git
cd docker_routing

Todas las instrucciones docker-compose hay que ejecutarlas dentro del directorio docker_routing, para levantar el escenario:

sudo docker-compose up -d

Docker incluye reglas de cortafuego muy estrictas que evitan el tráfico entre redes docker. Para poder trabajar con enrutamiento necesitamos quitar estas reglas, para ello ejecutamos en el ordenador donde hemos instalado docker estas instrucciones (si es necesario tendrás que instalar el paquete iptables):

sudo iptables -I DOCKER-ISOLATION-STAGE-1 1 -j RETURN
sudo iptables -P FORWARD ACCEPT

NOTA IMPORTANTE: La primera instrucción la tendrás que ejecutar cada vez que levantes el escenario con sudo docker-compose up -d.

Podemos ver los contenedores que se han creado:

sudo docker-compose ps
 Name        Command       State   Ports
----------------------------------------
pc1       sleep infinity   Up
pc2       sleep infinity   Up
pc3       sleep infinity   Up
router1   sleep infinity   Up
router2   sleep infinity   Up
router3   sleep infinity   Up

Para acceder a un contenedor:

sudo docker exec -it <nombre_contenedor> bash

Por ejemplo:

sudo docker exec -it pc1 bash
root@pc1:/#

Ya puedes empezar a configurar el escenario para realizar las prácticas de enrutamiento o de NAT.

Después de trabajar con el escenario, puedes destruirlo con:

sudo docker-compose down

Explicación detallada del fichero docker-compose

1. Cuando se crean los contenedores se crea una nueva imagen llamada midebian:latest ejecutando el fichero Dockerfile que encuentras en el directorio build. Esta imagen se basa en la imagen debian pero se le instalan los paquetes necesarios para nuestro ejercicio de enrutamiento. Si al finalizar queremos borrar las imágenes, ejecutaremos:

    sudo docker rmi debian:latest
    sudo docker rmi midebian:latest


2. Se crean 5 redes docker:
   • La red llamada red_externa es la única que permite acceso al exterior, es decir, los contenedores conectadas a ella (router1 y pc1) tienen una ruta por defecto a la puerta de enlace 172.25.0.1 que permite el acceso a exterior.
   • Las redes redX están configuradas como redes internas (internal: true), esto significa que los contenedores conectados a estas redes, aunque tienen una ruta por defecto a la puerta de enlace 172.XX.0.254 (hemos indicado esa puerta de enlace para que podamos usar las direcciones 172.XX.0.1) no tienen conectividad al exterior.
3. Se crean 6 contenedores:
   • routerX: Son contenedores que tienen el rol de router y están conectados a varias redes. Se ha activada el bit de forwarding (sysctls: net.ipv4.ip_forward: "1") para que enrruten paquetes.
   • pcX: Son contenedores que hacen de equipos conectados a las redes.
4. En el parámetro networks de la definición de cada contenedor encontramos a que red está conectado y con qué ip se va a configurar. Además se añade la capacidad de administrador de red (cap_add: NET_ADMIN) al contenedor. Esta capacidad le permite al contenedor realizar tareas relacionadas con la administración de redes, como configurar interfaces de red, habilitar el reenvío de paquetes, agregar rutas, configurar NAT (traducción de direcciones de red), entre otras acciones de red que normalmente requieren privilegios elevados.

De una manera sencilla, podremos crear nuevos ficheros docker-compose.yaml que nos permitan construir distintos escenarios. Espero que este proyecto sea de utilidad.
