Vamos a realizar una instalación de Kubernetes y los vamos a configurar para que utilice los recursos ofrecidos por OpenStack: en concreto, vamos a poder crear de forma dinámica volúmenes (PersistentVolumen) ofrecidos por el componente de OpenStack encargado de la gestión de volúmenes: Cinder, y vamos a poder crear Services del tipo LoadBalancer creando un balanceador en el componente de redes de OpenStack: Neutron.

Tenemos dos opciones de configuración para conseguir comunicarnos con un proveedor de cloud:

  • Configurar el componente Kube Controller Manager, que entre otras funciones, se encargará de conectar con el proveedor cloud (en nuestro caso OpenStack).
  • Desde la versión 1.6 de Kubernetes se ha introducido un nuevo componente Cloud Controller Manager que específicamente es el encargado de gestionar el proveedor cloud, de tal manera que la arquitectura de componentes de Kuberentes se hace más modular.

En esta unidad vamos a configurar el Kube Controller Manager para comunicarse con OpenSatck. Para la segunda opción utilizando Cloud Controller Manager para comunicarse con OpenStack puede ser muy interesante el repositorio de openstack-cloud-controller-manager.

Integración de Kubernetes y OpenStack con Kubeadm

Vamos a partir de una instalación de kubernetes con kubeadm (puedes seguir el apartado Instalación de kubernetes con kubeadm). En esta instalación he usado el plugin CNI wave:

sysctl net.bridge.bridge-nf-call-iptables=1
kubectl apply -f "https://cloud.weave.works/k8s/net?k8s-version=$(kubectl version | base64 | tr -d '\n')"

Si necesitas reinstalar kubeadm debes ejecutar kubeadm reset en todos los nodos del cluster.

Configuración del acceso a OpenStack

Lo primero, vamos a crear un fichero cloud.conf donde vamos a guardar las credenciales de acceso a OpenStack y los recursos que vamos a utilizar:

[Global]
auth-url=https://<openstack_endpoint>:5000/v3
domain-name=Nombre del dominio
tenant-name=Nombre del proyecto
username=usuario
password=contraseña
ca-file=/etc/kubernetes/ca.crt

[LoadBalancer]
subnet-id=bf7be908-51a4-45d1-8403-391cfe1a73aa
floating-network-id=49812d85-8e7a-4c31-baa2-d427692f6568

Se pueden configurar más opciones que puedes encontrar en este enlace.

En mi caso el acceso a OpenStack se hace de forma cifrada (con https) por lo que necesito el certificado de la Autoridad Certificadora. Los ficheros cloud.conf y ca.crt los guardo en el directorio /etc/kubernetes del master y los nodos del cluster.

Configurando kube-controller-manager

Tenemos que modificar la configuración del pod kube-controller-manager indicado el proveedor cloud que vamos autilizar y el fichero de configuración que debe utilizar (cloud.conf). Además debemos asegurarnos que el pod tiene acceso al fichero de configuración cloud.conf y al certificado de la CA. Para realizar la configuración debemos modificar el fichero /etc/kubernetes/manifests/kube-controller-manager.yaml en el nodo master de la siguiente forma:

...
spec:
  containers:
  - command:
    - kube-controller-manager
    ...
    - --cloud-provider=openstack
    - --cloud-config=/etc/kubernetes/cloud.conf
...
    volumeMounts:
    ...
    - mountPath: /etc/kubernetes/cloud.conf
      name: cloud-config
      readOnly: true
    - mountPath: /etc/kubernetes/ca.crt
      name: cloud-ca
      readOnly: true
...
volumes:
  ...
  - hostPath:
      path: /etc/kubernetes/cloud.conf
      type: FileOrCreate
    name: cloud-config
  - hostPath:
      path: /etc/kubernetes/ca.crt
      type: FileOrCreate
    name: cloud-ca

Una vez modificado correctamente el fichero, el pod kube-controller-manager se reiniciará con la nueva configuración, podemos comprobar que la modificación ha sido realizada con la siguiente instrucción:

kubectl describe pod kube-controller-manager -n kube-system | grep '/etc/kubernetes/cloud.conf'

      --cloud-config=/etc/kubernetes/cloud.conf
      /etc/kubernetes/cloud.conf from cloud-config (ro)
    Path:          /etc/kubernetes/cloud.conf

Configurando kubelet

A continuación debemos reiniciar el componente kubelet en el master y en los nodos del cluster modificando su configuración para indicarles el proveedor cloud que vamos a utilizar y el fichero de configuración que debe utilizar (cloud.conf). Para ello modificamos el fichero /etc/systemd/system/kubelet.service.d/10-kubeadm.conf añadiendo la siguiente línea:

Environment="KUBELET_EXTRA_ARGS=--cloud-provider=openstack --cloud-config=/etc/kubernetes/cloud.conf"

Y reiniciamos el servicio:

systemctl daemon-reload
systemctl restart kubelet

Y comprobamos que el servicio está ejecutándose:

ps xau | grep /usr/bin/kubelet

root      5323 14.0  3.6 354508 74652 ?        Ssl  17:52   0:01 /usr/bin/kubelet --bootstrap-kubeconfig=/etc/kubernetes/bootstrap-kubelet.conf --kubeconfig=/etc/kubernetes/kubelet.conf --pod-manifest-path=/etc/kubernetes/manifests --allow-privileged=true --network-plugin=cni --cni-conf-dir=/etc/cni/net.d --cni-bin-dir=/opt/cni/bin --cluster-dns=10.96.0.10 --cluster-domain=cluster.local --authorization-mode=Webhook --client-ca-file=/etc/kubernetes/pki/ca.crt --cadvisor-port=0 --rotate-certificates=true --cert-dir=/var/lib/kubelet/pki --cloud-provider=openstack --cloud-config=/etc/kubernetes/cloud.conf

Probando la creación dinámica volúmenes por Cinder

Lo primero es crear un recurso del tipo StorageClass Que nos permite configurar un origen o clase de almacenamiento disponible en el cluster. Para ello creamos el fichero cinder-sc.yaml:

apiVersion: storage.k8s.io/v1beta1
kind: StorageClass
metadata:
  name: standard
  annotations:
    storageclass.beta.kubernetes.io/is-default-class: "true"
  labels:
    kubernetes.io/cluster-service: "true"
    addonmanager.kubernetes.io/mode: EnsureExists
provisioner: kubernetes.io/cinder

Y creamos el recurso:

kubectl create -f cinder-sc.yaml
storageclass.storage.k8s.io "standard" created

kubectl get sc
NAME                 PROVISIONER            AGE
standard (default)   kubernetes.io/cinder   40s

A continuación vamos a crear un recurso PersistentVolumeClaim con el fichero demo-cinder-pvc.yaml:

kind: PersistentVolumeClaim
apiVersion: v1
metadata:
  name: cinder-claim
  annotations:
    volume.beta.kubernetes.io/storage-class: "standard"
spec:
  accessModes:
  - ReadWriteOnce
  resources:
    requests:
      storage: 1Gi

Y lo creamos:

kubectl create -f demo-cinder-pvc.yaml
persistentvolumeclaim "cinder-claim" created

Y podemos comprobar como de forma dinámica se ha creado un recurso PersistentVolumen:

kubectl get pv,pvc

NAME                                                        CAPACITY   ACCESS MODES   RECLAIM POLICY    STATUS    CLAIM                  STORAGECLASS   REASON    AGE
persistentvolume/pvc-569773b8-682a-11e8-931d-fa163e99cb75   1Gi        RWO            Delete           Bound        default/cinder-claim   standard                 19s

NAME                                 STATUS    VOLUME                                     CAPACITY   ACCESS     MODES   STORAGECLASS   AGE
persistentvolumeclaim/cinder-claim   Bound     pvc-569773b8-682a-11e8-931d-fa163e99cb75   1Gi        RWO            standard       19s

Como podemos comprobar al crear un volumen en Kubernetes desde Cinder el modo de acceso es RWO: Escritura y lectura para un sólo nodo.

Además podemos comprobar como realmente se ha creado un volumen en OpenStack:

openstack volume list
+--------------------------------------+-------------------------------------------------------------+-----------+------+-------------+
| ID                                   | Name                                                        | Status    |  Size |Attached to |
+--------------------------------------+-------------------------------------------------------------+-----------+------+-------------+
| e952c9c8-b423-451f-b6a0-32521e0a6fe6 | kubernetes-dynamic-pvc-569773b8-682a-11e8-931d-fa163e99cb75 | in-use    |    1 | available   |
+--------------------------------------+-------------------------------------------------------------+-----------+------+-------------+

Utilizando el volumen en un despliegue

A continuación vamos a crear un deployment que cree un servidor nginx cuyo DocumentRoot va a estar montado en el volumen que hemos creado, para ello creamos el fichero nginx-deployment.yaml:

apiVersion: extensions/v1beta1
kind: Deployment
metadata:
  name: nginx
  namespace: default
  labels:
    app: nginx
spec:
  replicas: 1
  template:
    metadata:
      labels:
        app: nginx
    spec:
      containers:
      - image: nginx
        name: nginx
        volumeMounts:
          - mountPath: /usr/share/nginx/html
            name: vol
        ports:
        - name: http
          containerPort: 80
      volumes:
        - name: vol
          persistentVolumeClaim:
            claimName: cinder-claim

Creamos el deployment y comprobamos que el volumen de OpenStack se ha conectado con el nodo donde se ha creado el pod:

openstack volume list

+--------------------------------------+-------------------------------------------------------------+--------+------+--------------------------------+
| ID                                   | Name                                                        |  Status| Size | Attached to                    |
+--------------------------------------+-------------------------------------------------------------+--------+------+--------------------------------+
| e952c9c8-b423-451f-b6a0-32521e0a6fe6 | kubernetes-dynamic-pvc-569773b8-682a-11e8-931d-fa163e99cb75 |  in-use|    1 | Attached to k8s-3 on /dev/vdb  |
+--------------------------------------+-------------------------------------------------------------+--------+------+--------------------------------+

Evidentemente el volumen que acabamos de crear está vacío, por lo tanto vamos a crear un fichero index.html:

kubectl exec -it nginx-695ffcfd59-js75s -- bash -c "echo '<h1>Kubernetes and Openstack</h1>'>/usr/share/nginx/html/index.html"

Uso de servicio tipo LoadBalancer

Ya hemos comprobado como podemos crear de forma dinámica volúmenes en cinder desde Kubernetes, en este apartado vamos a crear un servicio de tipo LoadBalancer, que va a crear en el componente neutron de OpenStack un balanceador de carga con una IP flotante asignada que nos permitirá acceder al servidor nginx. Para ello creamos un fichero nginx-srv.yaml de la siguiente forma:

apiVersion: v1
kind: Service
metadata:
  name: nginx
  namespace: default
spec:
  type: LoadBalancer
  ports:
  - name: http
    port: 80
    targetPort: http
  selector:
    app: nginx

Creamos el servicio, y al cabo de unos segundos comprobamos la IP flotante asignada al balanceador de carga de OpenStack:

kubectl create -f nginx-srv.yaml
service "nginx" created

kubectl get services
NAME         TYPE           CLUSTER-IP    EXTERNAL-IP      PORT(S)        AGE
...
nginx        LoadBalancer   10.98.19.43   172.22.201.196   80:32415/TCP   18s

Podemos comprobar en OpenStack que le balanceador se ha creado:

neutron lbaas-loadbalancer-list

+--------------------------------------+----------------------------------+-------------+---------------------+----------+
| id                                   | name                             | vip_address | provisioning_status | provider |
+--------------------------------------+----------------------------------+-------------+---------------------+----------+
| 6b4d7557-4762-4d77-bdb4-b26f77b4d471 | a56a875a9683111e8931dfa163e99cb7 | 10.0.0.8    | ACTIVE              | haproxy  |
+--------------------------------------+----------------------------------+-------------+---------------------+----------+

Y comprobamos la ip flotante asignada:

openstack floating ip list

+--------------------------------------+---------------------+------------------+--------------------------------------+--------------------------------------  +----------------------------------+
| ID                                   | Floating IP Address | Fixed IP Address | Port                                 | Floating Network                     |     Project                          |
+--------------------------------------+---------------------+------------------+--------------------------------------+--------------------------------------  +----------------------------------+
...
| b0cfa51e-2cf8-40bf-9e8e-d37430883889 | 172.22.201.196      | 10.0.0.8         | 17c66af7-8783-45a4-8d69-e1cf7723894f | 49812d85-8e7a-4c31-baa2-d427692f6568 |     d8799b3f93124dd7b79cde85730dff6d |
...

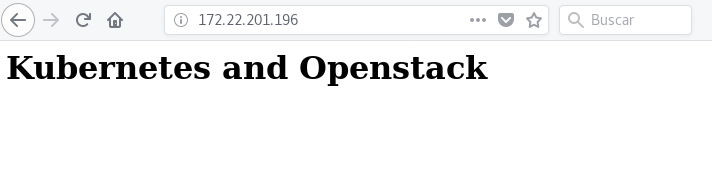

Por último podemos acceder al servidor web utilizando la IP flotante del balanceador que hemos creado:

nginx
